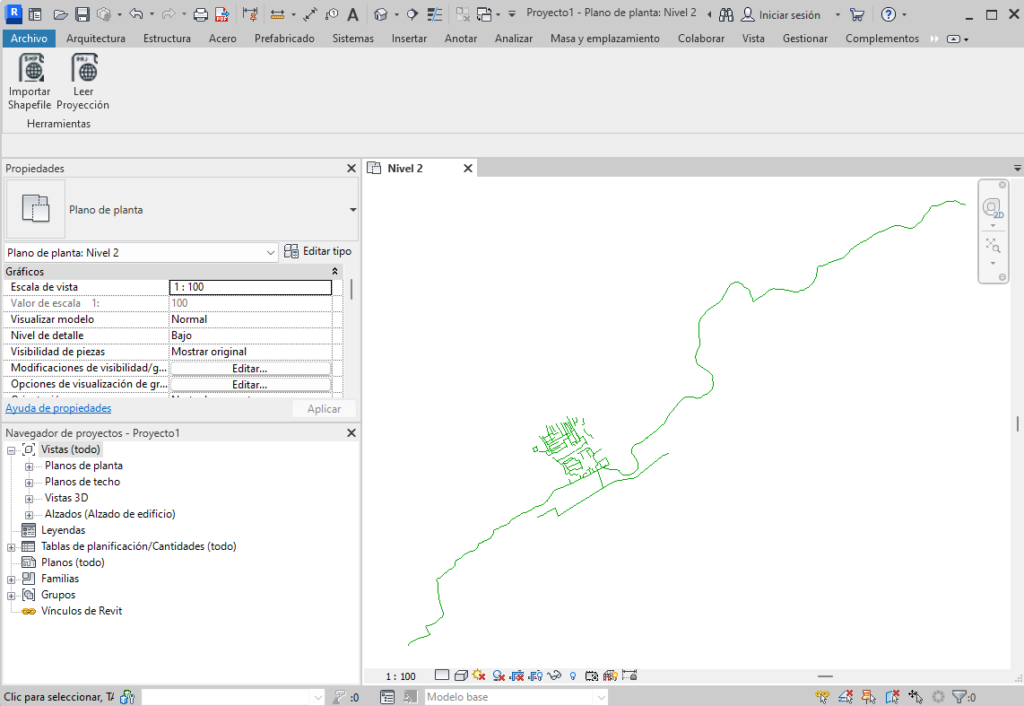

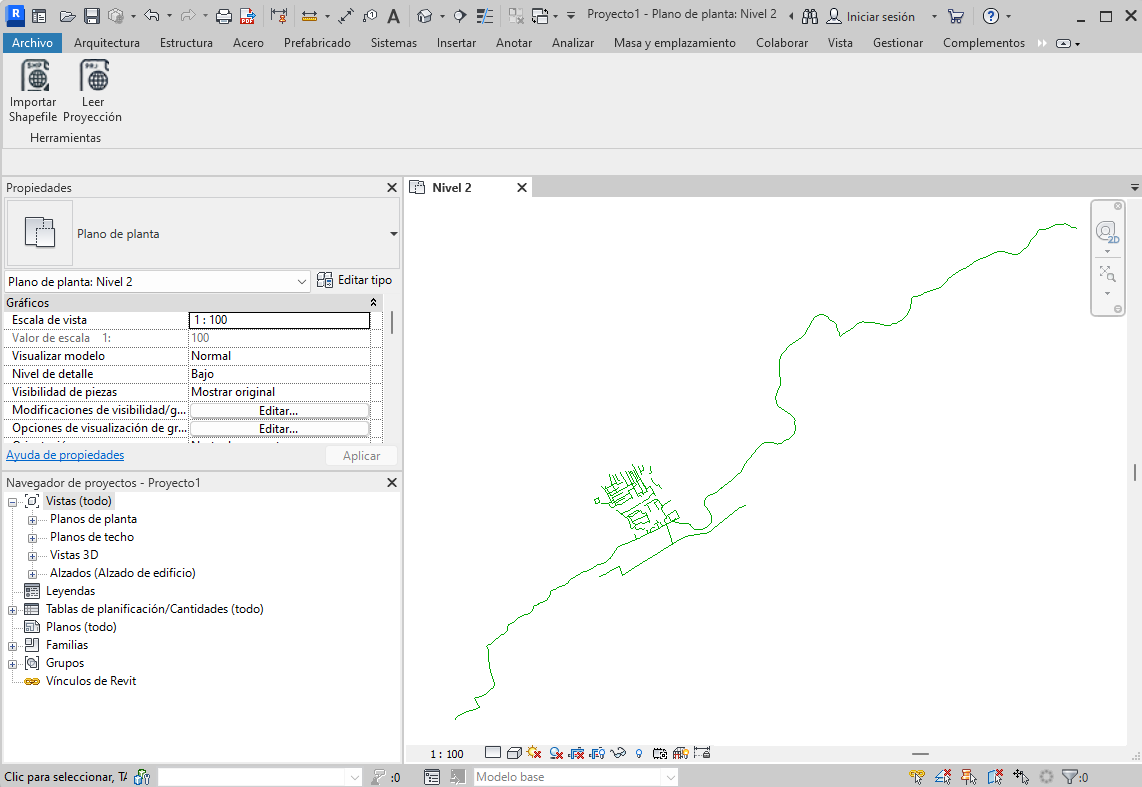

El plugin facilita la integración de información geoespacial en Revit, permitiendo a los usuarios importar geometrías como puntos, líneas y polígonos desde archivos SHP y configurar la proyección y ubicación del modelo según los datos del archivo PRJ.

Las principales funcionalidades del plugin incluyen:
• Importación de archivos SHP con geometrías vectoriales en formato de puntos, líneas y polígonos.
• Lectura y configuración de la proyección geográfica (PRJ) en el entorno de Revit.
• Ajuste de coordenadas y unidades según el sistema de referencia del archivo de entrada.
• Registro de eventos y errores mediante un sistema de log.

En este blog es posible descargar el plugin para ser instalado en REVIT 2023. Está desarrollado para esa versión, no lo he probado para otras, que funcione o no dependerá que las API de REVIT que utilizo no hayan sido modificadas en las clases que utilizo para la importación.

En los enlaces superiores puedes descargar las fuentes para Visual Studio 2022, los archivos de instalación y 3 ejemplos para probar de archivos SHP y PRJ

IMPORTANTE destacar, que las coordenadas de los puntos de los archivos SHP se estan modificando para acercarlas al origen de REVIT, de lo contrario se saldrían del escenario o documento REVIT, para ello se están restando unos valores concretos metidos en el código fuente, por lo que sería deseable que ese ajuste se calculara para cada SHP o bien fueran introducidas las correcciones manualmente. Al tener las fuentes, puedes tu mismo modificar esos valores, te indico donde es aquí:

La ruta en la que debes dejar los archivos del plugin para que REVIT los vea es:

c:\Users\TU_USUARIO\AppData\Roaming\Autodesk\Revit\Addins\2023\

En esa carpeta debe existir el archivo GISRevitPlugin.addin y una carpeta GISRevitPlugin que contiene las dll del plugin

El plugin está basado en la biblioteca NetTopologySuite que lo puedes encontar en GitHub:
